产品概述

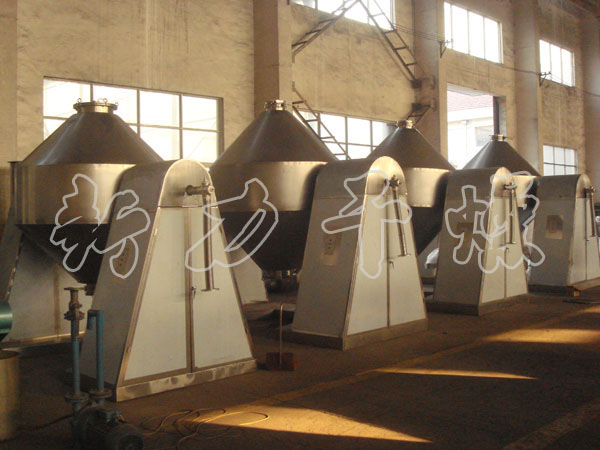

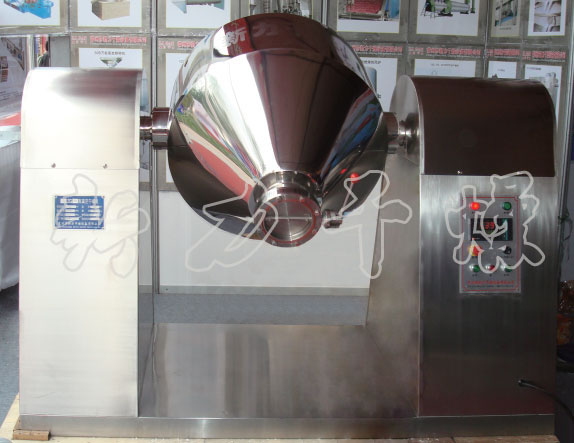

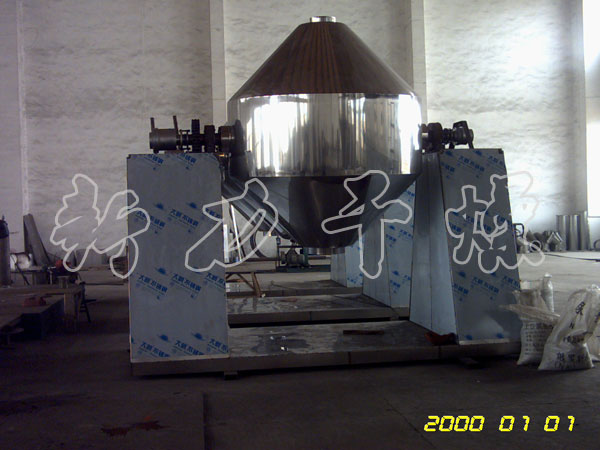

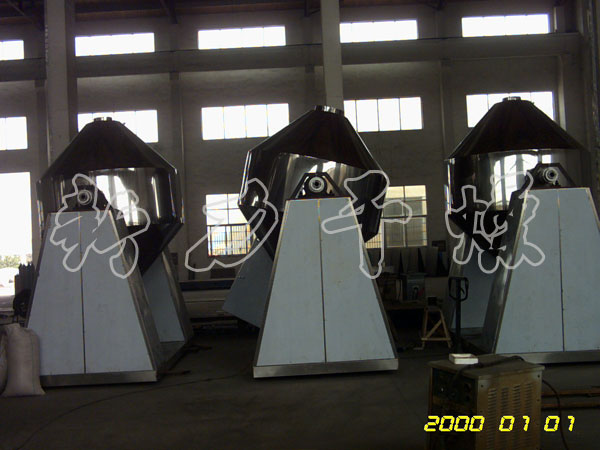

双锥回转真空干燥机是集混合-干燥于一体的干燥设备。将冷凝器、真空泵与干燥机配套,组成真空干燥装置。(如不需回收溶剂,冷凝器可不用)本机内部结构简单,清洗容易,操作简便,能降低劳动强度改善工作环境。广泛应用于制药、化工、食品、染料等行业物料的干燥。
工作原理
在密闭的夹层中通入<100℃的热水,热量经内壳传给被干燥物料。
在动力驱动下,罐体作缓慢旋转,罐内物料不断地混合,从而达到强化干燥的目的。
物料处于真空状态,水份受热蒸发,并由真空泵及时排出回收。物料内部的水份(溶剂 )不断地向表面渗透、蒸发、排出,三个过程不断进行,物料在很短时间内达到干燥目的。
结构示意图
应用范围
适用化工、制药、食品等行业的粉状、粒状及纤维的浓缩、混合、干燥及需低温干燥的物料(如生化制品等),更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥。
说明
1、本机适用于医药、食品、化工等行业的粉、粒状且流动性较好的物料干燥。
2、易燃易爆物料的干燥应另行说明。
3、采用<100℃的热水加热时,应在订货前说明。如需压力容器证书,订货时另注明。
4、符合"GMP"要求时另行说明:应采用直联齿轮传动,封闭结构,真空罩为金属烧结网制作。
5、材质有内外不锈钢,内壁搪瓷,其中不锈钢有304、321、316、哈氏合金等供选择。
6 、2000型以上建议采用调速控制,轴中心采用一体加工。
技术参数
项目 |
单位 |
机型 | ||||||||||
名称 |
unit |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
总容积 |
L |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
工作容积 |
L |
50 |
100 |
175 |
250 |
375 |
500 |
750 |
1000 |
1500 |
2000 |
2500 |
加热面积 |
m2 |
1.16 |
1.5 |
2 |
2.63 |
3.5 |
4.61 |
5.58 |
7.5 |
10.2 |
12.1 |
14.1 |
转速 |
rpm |
6 |
5 |
4 |
4 |
4 | ||||||
功率 |
kw |
0.75 |
1.1 |
1.5 |
1.5 |
2.2 |
3 |
3 |
4 |
5.5 |
7.5 |
7.5 |
回转高度 |
mm |
1810 |
1910 |
2090 |
2195 |
2500 |
2665 |
2915 |
3055 |
3530 |
3800 |
4180 |
整机重量 |
kg |
825 |
1050 |
1350 |
1650 |
1800 |
2070 |
2250 |
3000 |
4500 |
5350 |
6000 |
罐内设计压力 |
mpa |
-0.09~0.096 | ||||||||||
夹层设计压力 |
mpa |
<0.09 |
电机可根据客户要求选配调速电机,转速为0~6rpm;以上技术参数物料比重按0.6g/cm3计算,如超过,定货时需提出;用户如需压力容器证书,定货时需提出;物料如为易燃易爆性,定货时以实验数据为准。
产品特点
采用<100℃的热水自动恒温控制,可以干燥生化制品和矿物原料,温度可在20~90℃之间。
热效率高,比一般烘箱提高2倍以上。
间接加热,物料不会被污染,符合"GMP" 要求。设备维修操作简便,易清洗。 推荐的工艺安置示范:溶剂回收工艺安置
